[K8凯发国际锂电]总结锂电池盖帽工作原理
目录：电池技术发布时间：2023-04-03 10:58:02点击率：
一、电池盖帽的作用与原理
（1）正或负极引出端（2）温度保护作用：PTC （电阻骤增，切断电流）（3）断电保护功能：CID 电流断开装置（内压上升→Vent翻转→CID焊点拉断）（4）泄压保护功能：Vent（内压上升→Vent翻转→CID焊点拉断→压力持续上升→ Vent破裂）（5）密封功能：防水、气入侵、防电解液蒸发
二、盖帽的保护机制
（1）正常状态
（2）CID 断裂和Vent翻转
（3）Vent 破裂
三、盖帽压力设计
（1）内部压力有助于 vent 翻转
（2）Vent 翻转拉断 CID 焊点（3）控制点: (1) vent 翻转压力,(2) CID 焊点拉力CID 断开压力 =Vent 翻转压力+ CID焊点拉力的等效压力CID焊点拉力转换为等效压力：CID焊点拉力的等效压力(MPa)=CID 焊点拉力(N)/78.5
四、盖帽翻转示例
监控增加压力后vent 翻转高度；Vent 在 0.75MPa 翻转。

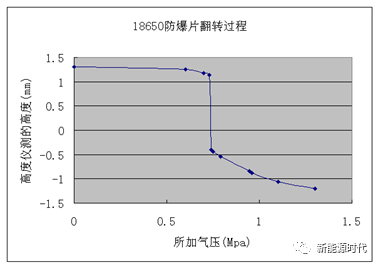

4.1 下图Vent翻转压力和高度数据关系图
4.2 下图为Vent翻转后的实物照片
4.3 Vent 翻转高度的检验示意图
五、盖帽拉断与翻转关系
2.1 CID 焊接拉力希望越小越好？
对 Vent 翻转影响小
2.2 焊接拉力太小可能出现的问题？
振动导致CID焊点断开，然而CID 重量约0.1g， 0.1N 焊接拉力能抵抗100G 振动，因此K8凯发国际可以忽略它的影响。
六、 焊接拉力对CID影响
实验数据表明焊接拉力在[16N,32N ]，对应CID断开压力在[ 0.2MPa,0.4MPa]。说明焊接拉力对CID 断开影响较小, CID断开主要与Vent 翻转压力关系较大。
七、盖帽设计要点
（1）减小盖帽高度（2）Vent双面刻痕优化为单面刻痕，Vent的爆破翻转一致性更好（3）利用硬铝CID应用，Vent刻痕不易拉伸变形其爆破一致性更好
（1）正或负极引出端（2）温度保护作用：PTC （电阻骤增，切断电流）（3）断电保护功能：CID 电流断开装置（内压上升→Vent翻转→CID焊点拉断）（4）泄压保护功能：Vent（内压上升→Vent翻转→CID焊点拉断→压力持续上升→ Vent破裂）（5）密封功能：防水、气入侵、防电解液蒸发
二、盖帽的保护机制（1）正常状态
（2）CID 断裂和Vent翻转
（3）Vent 破裂
三、盖帽压力设计
（1）内部压力有助于 vent 翻转
（2）Vent 翻转拉断 CID 焊点（3）控制点: (1) vent 翻转压力,(2) CID 焊点拉力CID 断开压力 =Vent 翻转压力+ CID焊点拉力的等效压力CID焊点拉力转换为等效压力：CID焊点拉力的等效压力(MPa)=CID 焊点拉力(N)/78.5
四、盖帽翻转示例
监控增加压力后vent 翻转高度；Vent 在 0.75MPa 翻转。
4.1 下图Vent翻转压力和高度数据关系图
4.2 下图为Vent翻转后的实物照片
4.3 Vent 翻转高度的检验示意图
五、盖帽拉断与翻转关系
2.1 CID 焊接拉力希望越小越好？
对 Vent 翻转影响小
2.2 焊接拉力太小可能出现的问题？
振动导致CID焊点断开，然而CID 重量约0.1g， 0.1N 焊接拉力能抵抗100G 振动，因此K8凯发国际可以忽略它的影响。
六、 焊接拉力对CID影响
实验数据表明焊接拉力在[16N,32N ]，对应CID断开压力在[ 0.2MPa,0.4MPa]。说明焊接拉力对CID 断开影响较小, CID断开主要与Vent 翻转压力关系较大。
七、盖帽设计要点
（1）减小盖帽高度（2）Vent双面刻痕优化为单面刻痕，Vent的爆破翻转一致性更好（3）利用硬铝CID应用，Vent刻痕不易拉伸变形其爆破一致性更好
